Схема включения lm338t
Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)
Микросхема LMT представляет собой регулируемый интегральный стабилизатор напряжения, способный работать с показателями от 3 до 40 В, при силе тока до 5 А. Микросхемы работают только с положительным напряжением "positive voltage regulators". В зависимости от выбранных значений R1 и R2, а также входного напряжения, можно рассчитать выходное по следующей формуле.

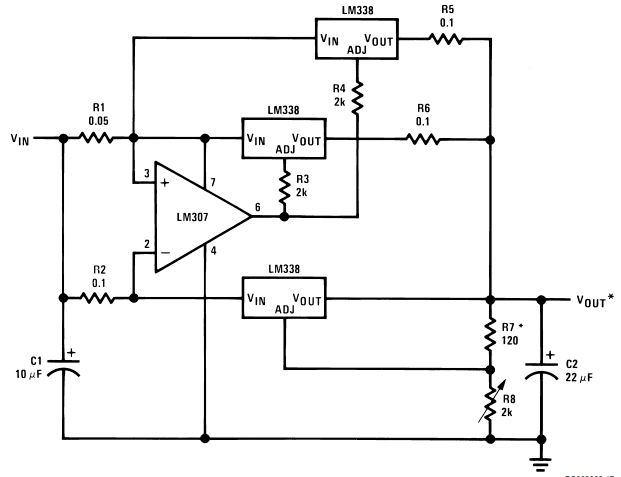

Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более в зависимости от количества микросхем. Источник питания может обеспечить токи до 5А одна микросхема , 10А две микросхемы , 20А 4шт , 30А 6шт , 40А 8шт и т. Напряжение можно регулировать, например можно выставить часто используемые напряжения 5В, 12В, 24В, 28В, 30В и другие. В основе блока питания лежат мощные интегральные стабилизаторы LM, каждый из которых может обеспечить выходной ток до 5А при напряжении от 1,2 до 35В данные из даташита.

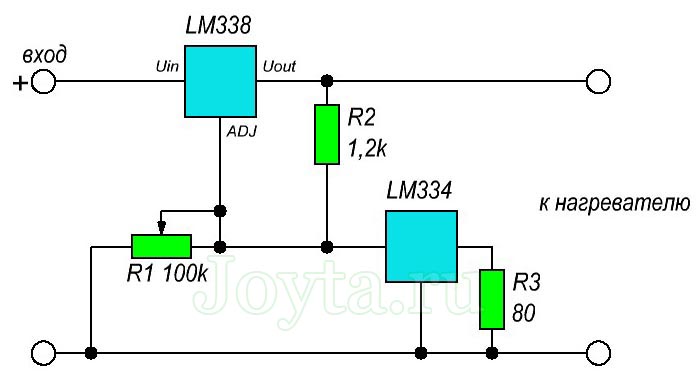

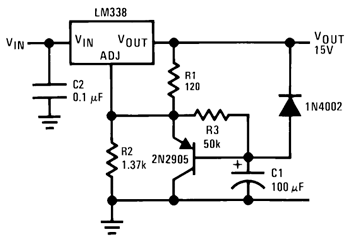

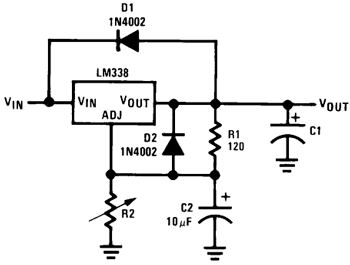

Стабилизатор напряжения LM, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания. Интегральная микросхема LM выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO Расчет параметров стабилизатора LM идентичен расчету LM Онлайн калькулятор находится здесь. Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM
